原料精选与处理

　　选用含铁量高的瓷土、高岭土，经夏日暴晒、秋雨滋润等“沉化”处理1-2年，去杂质后反复揉炼至“绕指柔”。

　　部分工艺添加翡翠、玛瑙等玉粉入釉，提升釉面温润感。

　　成型与素烧

　　手工拉坯或模制，复杂器型（如贯耳瓶）分段拼接，接口用含头发灰的特制泥浆粘合。

　　坯体阴干后，入窑素烧（900-960℃），增强胎体强度。

　　多次施釉

　　采用蘸釉、浸釉法，每次浸釉时间控制在3秒左右，追求釉层肥厚。

　　釉料配方严格，以草木灰、石灰石为主，加入少量紫金土，经7天搅拌、沉淀后使用。

　　还原焰烧制

　　以松柴为燃料，在龙窑中烧制，温度达1200-1300℃。

　　通过封闭窑口、调整投柴量控制气氛，形成“还原焰”环境，使釉色呈现粉青、月白等。

　　开片与“紫口铁足”控制

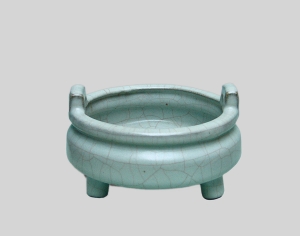

　　利用胎釉收缩率差异，缓慢冷却，形成冰裂纹、鳝血纹等自然开片。

　　器口因釉层薄显“紫口”，足部无釉经还原气氛形成“铁足”。

　　后期修整

　　出窑后用桑皮纸擦拭窑灰，细砂岩打磨口沿，修补瑕疵后低温二次烧制。

　　开封市何氏官瓷艺术有限公司以生产、研究北宋官瓷为主业，是北宋官窑的交流、仿制基地。若有需要，随时与我们联系
