瓷器与陶器的主要区别中就包含釉料这一大元素，本文主要介绍了釉料的产生与其发展，以及对于瓷器的施釉方法。

　　从出土文物看，原始社会的陶器表面粗糙是没有釉的，其易吸水、易污染。从山东龙山文化和浙江良渚文化时期的发掘事物中可以看出，古人开始用各种工具堆陶器进行修括、磨光，但仍不能解决防水去污的问题，直到商代才创制出石灰釉。

　　釉料的发明是陶器向瓷器演进的重要条件。由于标本不易收集以及釉层较薄，上海硅酸盐研究所仅分析了少数商周及汉晋时期的青釉，氧化钙含量介于16%~20%间，而战国山西侯马二个釉陶的釉含氧化钙分别为15.71%和20.59%。这其中大多数氧化钙是加入石灰石的缘故，作为釉料中助溶剂的氧化钙，其主要作用是降低釉的熔融温度，使其能在较低温度下玻化。

　　光泽好、透明度高、硬度大等是石灰釉所具有得优点，也正是这些特点使其更适于作青瓷的釉料，坯体上刻划的花纹图案和浮雕的人物，可以通过釉的透明性清晰地映现出来。我国历代烧造青釉陶瓷器物的窑，如越窑、瓯窑、婺州窑、德清窑、汝窑、临汝窑、耀州窑、官窑和龙泉窑等，都以铁为主要着色剂，以氧化钙为主要助熔剂，越窑釉内二氧化硅含量约57%~61%，三氧化二铝仅11%~15%，氧化钙含量16%~20%，二氧化钛0.52%~1.14%。

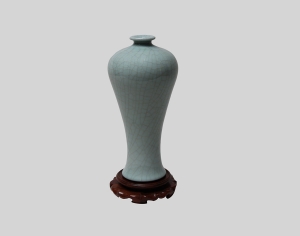

　　自东汉到北宋，青瓷一直沿用石灰釉，氧化钙含量是越早越高，釉层厚度却越晚越厚，早期仅0.10mm左右。随着技术的进步，在南宋时釉中氧化钙含量开始不断减少，从汉晋16%~20%，减少到9%~12%;氧化钾含量，汉晋在4%以下，南宋提高到5%左右。因此南宋龙泉窑除用瓷上和石灰石外，又加入草木灰配制青釉，成为石灰-碱釉。石灰釉的主要特征是高温粘度较低，流动性好，釉面光泽很强，石灰-碱釉的高温粘度则显著提高，在适当温度下烧成时，釉面光泽柔和，没有强烈的浮光感，南宋改用石灰-碱釉，使釉厚而不流，釉内气泡不致太大，从而获得晶莹丰满、翠青如玉的色釉。南宋用含铁量4%以上的紫金土原料，创制成官窑和哥窑的碎纹艺术釉，是中外陶瓷史上杰出的创举。

　　石灰釉用还原焰烧成，釉内铁含量1%~3%时，釉呈青绿色；铁达到4%~5%时，釉呈暗灰青、茶叶末或墨绿色；8%左右时，釉呈赤褐色乃至暗褐色；釉厚lmm以上或釉内铁含量10%左右时，釉就变成黑色了。

　　石灰釉以铁作着色剂外，钛和锰也是很强的着色剂，上虞越窑远在汉代就开始利用石灰石和紫金土等原料配釉，烧成酱色釉。晋代德清窑用含铁量高的紫金土甚至掺和含锰粘土来配制黑釉，在制瓷工艺上是巨大的进步。

　　釉陶是陶向瓷演化过程中必不可少的一步。初期釉料配制工艺尚未成熟，刷釉法上釉施釉简单，釉层极薄，釉面厚薄不一，有裂纹或失透现象，釉的玻化不良，釉色不纯，胎釉结合不好，由商周到春秋战国，施釉技术有所提高，萧山县进化区和绍兴具富盛区出土的战国釉陶及原始青瓷，釉层虽薄，只有10~50μm左右，釉色浅黄，但胎釉结合比前稍好了。汉代开始浸釉法施釉，浸釉法上釉难度比刷釉法高，制品的釉面较均匀，釉层也较厚，釉色大有提高。上虞出土的东汉青瓷四系罐，全体施釉，釉呈较纯的淡青色，釉面色调和釉层均匀一致无裂纹，釉厚0.2mm以上，玻化良好，胎釉结合牢固。1972年湖北当阳出土四系罐，釉呈淡青色略泛黄，色调上下基本一致，厚度0.lmm以上；二件四系坛，釉呈虾青色，厚度0.5mm左右，光泽中等；钵，釉面略有不匀，青中稍带黄色。这些器物烧结良好，已是成熟的青瓷。

　　三国、两晋时期已较普遍用浸釉法上釉，釉层厚而均匀，呈色亦较稳定，西晋青瓷的釉层厚度一般已在0.lmm以上。但莲花尊是刷釉法上釉，釉层较薄。1958年在南京电力学校发掘的甘露元年东吴墓出土的一对青瓷羊，用浸釉法上釉，釉层厚而均匀。青瓷谷仓釉色呈现较深的绿色，釉层也厚，离开了原始青瓷釉薄和釉色淡绿带黄的阶段。南朝有一部分制品胎泥以含铝量较高和含铁量很低的白瓷土做原料，氧化焰烧成，这样胎质的烧结温度提高了，但没有相应调整釉的化学组成，结果烧成后，釉已完全玻化，胎尚未烧结，造成胎、釉结合极为不良，产生龟裂和严重剥釉现象。

　　隋唐时期，我国的瓷器手工业有了显著的发展，北方的邢窑白瓷和耀州窑青瓷，都有了长足的进步，浙江青瓷生产，尤其是越窑青瓷有了显著的发展和提高。由于施釉技术的提高，唐、五代的越窑青瓷，釉层厚度达0.2~0.5mm，釉面比晋越窑均匀滋润，青的色调增多，釉色也较稳定，有“千峰翠色”之誉，对国内外瓷业的发展影响深远。

　　南宋龙泉窑在施釉工艺上有了更为重要的的发展和提高。用对器物里面荡釉和外面浸釉的方法，通过素烧，经过儿次上釉来提高釉层厚度，厚度普遍达到lmm。偏光显微镜观察，胎和釉间，可清楚看到有一层约0.lmm的中间层，中间层处有石英晶体和莫来石的微细晶体，它们是高温时坯和釉相互扩散和熔融产生的。中间层可使坯釉间的热膨胀系数差异得到补偿而结合牢固，消除裂釉和剥釉现象。同时，釉内含有5%~10%肉眼不易看到的小而均匀的气泡，大小在0.01~0.05mm之间，并有5%左右均匀分布的石英晶体，还能较好掌握釉料配比，一般能控制三氧化二铁在1%~2.5%，三氧二化铝在14%~16%，二氧化硅在65%~69%，氧化钙在9%~12%之间。釉面均匀，釉层增厚，呈色也发生了显著的变化，不但釉层丰满，而且晶莹润澈，出现“似冰”、“类玉”的粉青、梅子青等翠青色釉，为世所称颂，被誉为“青瓷之花”，驰名中外。

　　到了元、明，龙泉窑的大件产品增多。大件产品有的用浇釉法上釉，中、小件产品仍沿用浸釉和荡釉法。釉料组成仍然采用石灰-碱釉，釉层厚度减薄，为0.5~0.8mm，釉的透明度和光泽度均比南宋时提高，釉色以豆青色为主，粉青和梅子青少了。总的来说，其釉色是不及南宋。
